Инструкции по монтажу

Монтаж ревизионных люков под плитку

Решение об установке сантехнических люков скрытого монтажа нужно принимать на первоначальном этапе ремонтных работ, оптимально - до приобретения облицовочной плитки.

В каждом помещении определяется место расположения и количество ревизионных люков, которые обеспечат доступ к скрытым инженерным коммуникациям с целью их обслуживания, ревизии или ремонта. Например, в ванной комнате со стандартной комплектацией (ванная, раковина, унитаз) нужно обеспечить доступ к счетчикам на водопроводных магистралях, ревизию сливного патрубка ванны и унитаза.

Определившись с местом установки скрытых люков, подбираем ревизионный люк по типу конструкции:

Подбор размера

Размер дверцы люка должен быть достаточным для возможного проведения ремонтных или профилактических работ. Как правило, люки ревизионные устанавливаются в жилых и общественных зданиях современной застройки, в которых предусмотрены ниши для коммуникаций. При наличии в кирпичной кладке ниши с сантехническими и водопроводными коммуникациями нужно оценить ее размеры, геометрию, принять решение встроить люк нестандартного размера в существующие габариты или уменьшить проем для установки люка из стандартной размерной линейки.

Если коммуникации в помещении проведены открытым способом и размеры помещения позволяют, смонтировать гипсокартонные фальшстены или колонны с проемами для установки сантехнических скрытых люков.

Оптимальным является применение люков-невидимок из линейки стандартных размеров, габариты которых адаптированы под наиболее популярные форматы керамической плитки. Вы можете разместить на дверце фрагмент из нескольких плиток, скомбинировав их расположение таким образом, чтобы оно максимально соответствовало размерам существующего проема.

Существующий проем в кирпичной кладке легко уменьшить до нужных параметров при помощи оцинкованных металлических профилей для гипсокартонных систем, деревянных реек с влагоотталкивающей пропиткой.

При необходимости устройства фальшстен или колонн применяются легкие в монтаже профили CD 60 и UD 27 с последующей облицовкой влагостойкими гипсокартонными листами.

Сантехнические люки устанавливаются ради возможности сохранить целостность раскладки плиточного поля по всей поверхности стены, строго соблюдая линии горизонтальных и вертикальных рядов.

Чтобы избежать ошибок при расчете количества плитки, подобрать оптимальный ее формат, сделайте эскиз раскладки плитки по поверхности стены с учетом ее расположения на дверце люка и подрезки по периметру помещения.

При наклейке облицовочной плитки на поверхность дверцы важно соблюсти следующие условия:

  •  на сайте размер всех люков указан по внешним габаритам, поворотная дверца всегда имеет меньший размер (у люка с габаритами 20 х 30 см размер дверцы 155 х 244 мм).
  •  плитка не может быть меньше размера поворотной дверцы.
  •  плитка на дверце может выступать за габариты дверцы со стороны петли от 5 до 45 мм, и от 5 до 75 мм по остальным сторонам.
  •  не менее 66 % площади плитки должно быть наклеено на дверцу.

То, что плитка не должна точно соответствовать размеру дверцы и может выступать за габарит дверцы в достаточно широких пределах, помогает компенсировать небольшие неточности при укладке плитки. Только в случае облицовки поверхности мозаикой необходим тщательный расчет. Из-за небольших размеров фрагментов мозаики во избежание деформации и скола края свис должен быть минимальным, в пределах нескольких мм.

Порядок работ по установке сантехнических люков скрытого монтажа.

  1. Определить необходимое количество и месторасположение люков.
  2. Подготовить существующий проем в кирпичной, гипсовой или монолитной стене к монтажу ревизионного люка. Очистить наплывы строительных растворов, бетона. При необходимости выровнять по уровню и укрепить горизонтальные и вертикальные плоскости периметра проема.
  3. При необходимости уменьшить существующий размер проема до монтажного путем установки рамы из деревянных реек, металлических профилей или кирпичной кладки. Материалы для устройства рамы должны иметь антикоррозионное или антигрибковое покрытие.
  4. При установке люка в гипсокартонные конструкции сначала смонтировать каркас из оцинкованных профилей, обшить влагостойким гипсокартоном.
  5. Люк устанавливается в  проем, через монтажные отверстия в раме закрепить к основанию дюбелями быстрого монтажа или саморезами по металлу. Важно: расположение петли должно быть вертикальным. Плоскость дверцы должна быть на одном уровне с плоскостью стены.
  6. В соответствии с эскизом по раскладке плитки произвести облицовку стены. Облицовку поверхности дверцы производить аккуратно, не допуская выступания плиточного клея.
  7. Дверцу люка открыть через 24 часа после облицовки.
  8. Произвести затирку межплиточных швов, кроме шва по периметру люка.

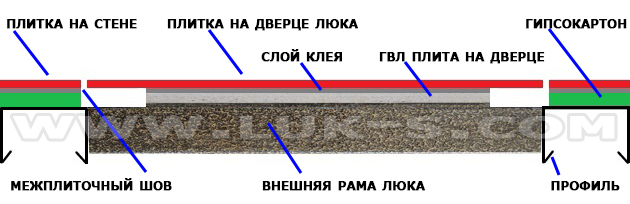

СХЕМА УСТАНОВКИ ЕСЛИ РАЗМЕР ПЛИТКИ = РАЗМЕРУ ЛЮКА

как монтировать люк под плитку



Монтаж ревизионных люкв под плитку

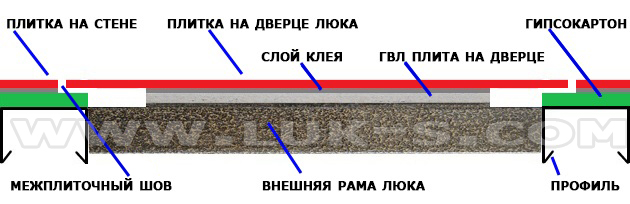

 ВАРИАНТ МОНТАЖА, КОГДА ПЛИТКА БОЛЬШЕ ЛЮКА

Например: На люк 300х400 наклеили плитку 330х430 мм.

Установка люка под плитку


ВЕРНУТЬСЯ К ЛЮКАМ РЕВИЗИОННЫМ ПОД ПЛИТКУ



Автор: Александра Викторовна
