Напольные люки Фьюжен

Напольные люки Фьюжен - универсальная конструкция ревизионного люка, который монтируется в пол и может облицовываться любыми современными напольными покрытиями.

В строительстве большое количество инженерных коммуникаций расположены в пространстве под полом. Применяя напольные люки скрытого монтажа, вы обеспечиваете быстрый доступ к техническим сетям, сохраняя эстетику помещений. Люки в пол ФЬЮЖЕН можно использовать под плитку, ламинат или паркетную доску.

Люки под плитку напольные Фьюжен для доступа к коммуникациям выпускаются в двух вариантах исполнения:

- с заполнением крышки люка плитой OSB под отделку ламинатом или паркетной доской;

- с металлической крышкой, которая полностью заполняется клеевым составом для последующей облицовки керамической плиткой.



Люки в пол под плитку  Напольный люк под плитку и ламинат

Напольные люки данной модели имеют следующие преимущества:

- надежность конструкции;

- наличие резинового уплотнителя между крышкой и рамой, что обеспечивает герметичность потайного люка;

- возможность установки напольного люка во влажных и не отапливаемых помещениях (подвалы, погреба) благодаря двухслойной защите (фосфатирование и полимерная покраска в термопечи) металлических деталей изделия от коррозии.

- разница между габаритным размером люка и полезным проемом (размер "в свету") составляет всего 80 мм;

- относительно небольшой вес крышки люка, что позволяет производить обслуживание самостоятельно.

Для снятия крышки напольного люка в расположенные на углах отверстия вставляются ручки, поворотом на 90 градусов открываются фиксирующие замки. Затем в эти же отверстия вворачиваются ручки с резьбовой накаткой, предназначенные для подъема крышки люка. В нашем ассортименте также появились напольные люки с газовыми аммортизаторами для комфортного открывания/закрывания крышки люка.

Крышка ревизионного люка напольного поднимается фронтально вверх, затем откладывается в сторону. По окончании технического и ревизионного обслуживания крышка люка устанавливается назад в раму. Ручки с резьбовой накруткой выкручиваются, при помощи поворотных ручек крышка люка фиксируется. Отверстия под ручки декорируются стальными втулками.

Напольные люкиЧтобы избежать сколов плитки, нужно стремиться уменьшить выступание облицовки за край крышки.

В пол люк монтируется различными способами:

- приваривание к анкерным штифтам;

- приваривание к закладным элементам;

- крепление к направляющим.

Конструкция напольного люка под плитку и ламинат

Люки в пол изготавливаются из стали. Во внешней раме располагается комбинированная металлическая съемная крышка люка. Крышка люка - сварная ячеистая конструкция из стальной трубы прямоугольного сечения размером 20х40 мм. Полости ячеек заполнены базальтовой ватой для тепло звукоизоляции.

Низ и верх крышки люка закрыты листами из оцинкованной стали толщиной 1 мм. По периметру крышки люка приварен бортик из квадратной трубы сечением 15х15 мм, который образует обнижение глубиной 15 мм для последующего заполнения цементной смесью.

Надежное сцепление клеевых составов с поверхностью дна крышки обеспечивает армирующая решетка из оцинкованной проволоки. Глубина дна крышки скрытого напольного люка составляет 15 мм, при заполнении клеевыми цементными составами крышка получает необходимую устойчивость к деформациям.

ЦЕНЫ НА НАПОЛЬНЫЕ ЛЮКИ ФЬЮЖЕН



СТАНДАРТНЫЕ РАЗМЕРЫ
Внешние габариты Цены, грн Размер в свету Размер по крышке
400х400 1892 320х320 380х380
500х500 2267 420х420 480х480
600х600 2652 520х520 580х580
700х700 2900 620х620 680х680
800х800 3291 720х720 780х780



Таблца всех размеров, которые могут быть изготовлены под заказ

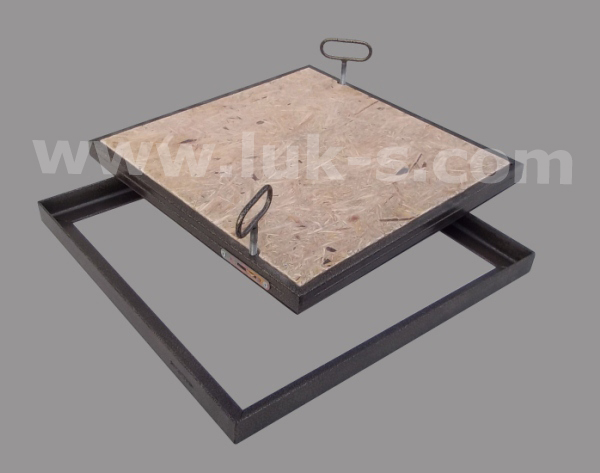

ВАРИАНТ КОНСТРУКЦИИ НАПОЛЬНОГО ЛЮКА С ОСБ ПЛИТОЙ ПОД ПАРКЕТНУЮ ДОСКУ

Напольный люк под ламинат паркетную доску
