Распашные под присоску

СКРЫТЫЕ ЛЮКИ ПОД ПРИСОКУ ДЛЯ ГЛАДКОЙ ПЛИТКИ

Скрытые люки под плитку используются для оформления ревизионных ниш в ванной и обеспечения удобного доступа к счетчикам, кранам, фильтрам, трубам и т.д.

Люк прячется в ревизионную нишу, а его дверца оклеивается целой плиткой без подрезки. Открывание происходит с использованием обычной присоски если поверхность плитки гладкая. Для шершавой и матовой плитки выбирайте люки под плитку нажимные

Распашные скрытые люки

ЦЕНЫ

РАСПАШНЫЕ ЛЮКИ НЕВИДИМКИ - ОТКРЫВАЮТСЯ ПРИСОСКОЙ

ВСЕ В НАЛИЧИИ

БЕСПЛАТНАЯ ОТПРАВКА НАЛОЖЕННЫМ ПЛАТЕЖОМ НА ОТДЕЛЕНИЕ

Внешние габариты (ШхВ)

Размер дверцы Нагрузка на дверцу Вес люка, кг Цена
200х200** 170х160 5 кг. 1.8 1117
200х300 155х244 9 кг. 2.1 1170
200х400 155х344 11 кг. 2.3 1188
200х500 155х444 12 кг. 2.7 1252
200х600 155х544 13 кг. 4.2 1344
300х200** 270х160 10 кг. 2.4 1170
300х300 255х244 13 кг. 2.5 1230
300х400 255х344 14 кг. 3.2 1286
300х500 255х444 16 кг. 3.9 1344
300х600 255х544 18 кг. 4.6 1402
400х200** 370х160 11 кг. 2.9 1188
400х300 355х244 14 кг. 3.2 1286
400х400 355х344 16 кг. 3.6 1327
400х500 355х444 18 кг. 4.3 1422
400х600 355х544 20 кг. 5.0 1539
400х750 355х694 24 кг. 9.2 1697
400х900 355х844 27 кг. 10.0 1833
500х300 455х244 16 кг. 4.8 1344
500х400 455х344 18 кг. 4.3 1422
500х500 455х444 20 кг. 6.5 1570
500х600 455х544 23 кг. 7.7 1619
500х800 455х744 27 кг. 10.0 1784
600х300* 550х240 18 кг. 4.6 1539
600х400 555х344 20 кг. 5.0 1539
600х500 555х444 23 кг. 7.7 1619
600х600 555х544 24 кг. 8.8 1661
600х900* 550х840 30 кг. 12.7 2578
600х1000* 550х940 32 кг. 14.0 2694
600х1200* 550х1140 38 кг. 17.0 2950
Также делаем и нестандарт

* на этом размере есть регулировка по высоте.

* у этого размера внешняя рама из профиля 10х40 мм.

Скрытые люки под плитку

КОНСТРУКЦИЯ СКРЫТЫХ ЛЮКОВ ПОД ПЛИТКУ

  • Способ открывания - при помощи присосок входящих в комплект
  • Покрытие стали - качественная порошковая эмаль
  • Глубина изделия - 50 мм (40 мм глубина по внешней раме + 10 мм Гипсоволокно на дверце)

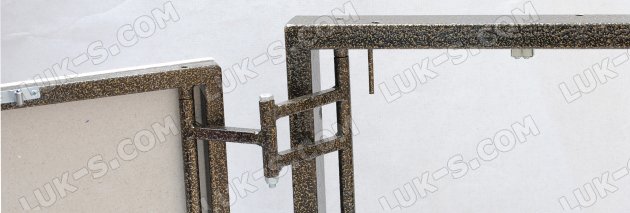

  • Конструкция петли - двойная петля, которая не дает плитке заламываться при открывании

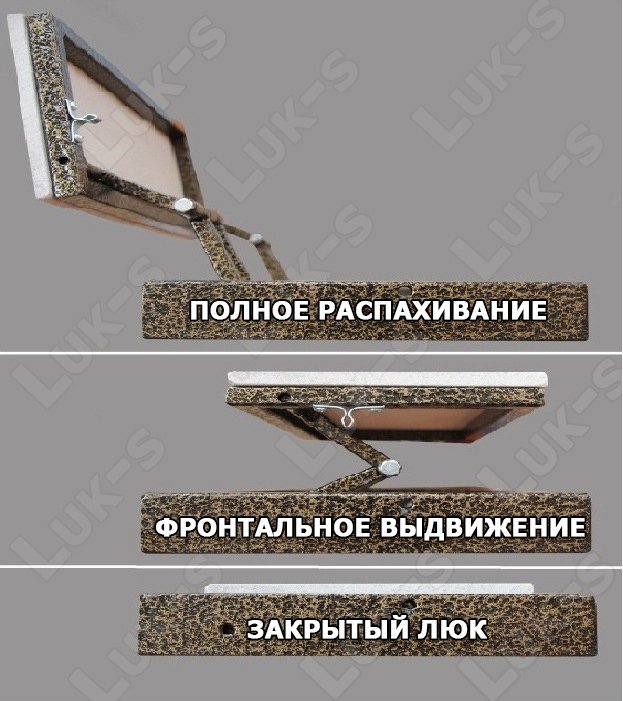

  • Тип открываня ревизионной дверцы - фронтально-распашной. Дверца выдвигаетя фронтально и только потом распахивается

петли скрытых люков

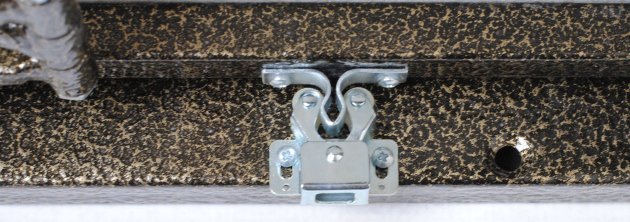

  • Фурнитура запирания дверцы - роликово клиновая защелка

Подробное описание конструкции...

ПОДОБРАТЬ СКРЫТЫЙ ЛЮК ПРАВИЛЬНОГО РАЗМЕРА

На сайте весь размерный ряд указан по внешним габаритам изделий. Поворотная дверца меньше от внешних габаритов люка (по ширине на 45 мм и на 56 мм по высоте).

Необязательно, чтобы размер скрытого люка идеально соответствовал размеру плитки. Плитка может быть больше самого скрытого люка.

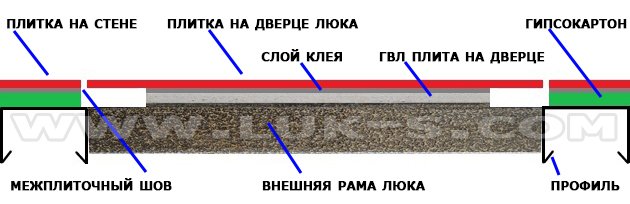

СХЕМА МОНТАЖА 1: ПЛИТКА БОЛЬШЕ ЛЮКА

монтаж скрытых люков

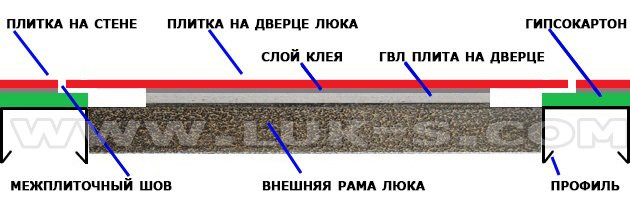

СХЕМА МОНТАЖА 2: ПЛИТКА=РАЗМЕРУ ЛЮКА

Важно! Свес плитки за пределы дверцы со стороны петель не должен превышать 45 мм, иначе ревизионная дверца люка упрется в стену краем плитки.

Толщина технологического зазора по периметру дверцы соответствует толщине всех межплиточных швов на стене. Этот зазор не заполняется затиркой. Не зная точно, где установлен люк-невидимка, его практически невозможно заметить. Если же вы планируете расшивать швы белой затиркой, технологический зазор по контуру распашного люка можно заполнить белым акриловым герметиком в эстетических целях.

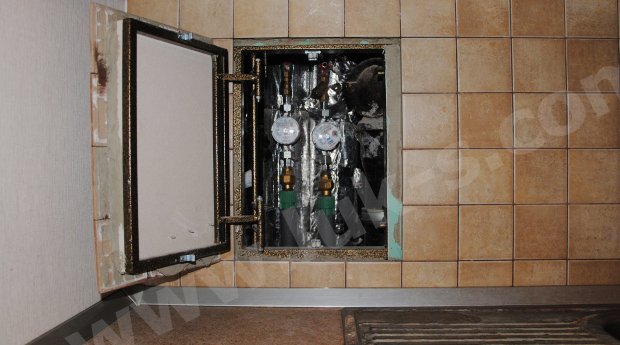

На фото скрытый люк под плитку установлен на кухонном фартуке, как на второй схеме. Размер люка подобран таким образом, что на его дверцу поместилось 12 плиток.

скрытый люк

СПОСОБ ОТКРЫВАНИЯ РАСПАШНЫХ ЛЮКОВ ПОД ПЛИТКУ

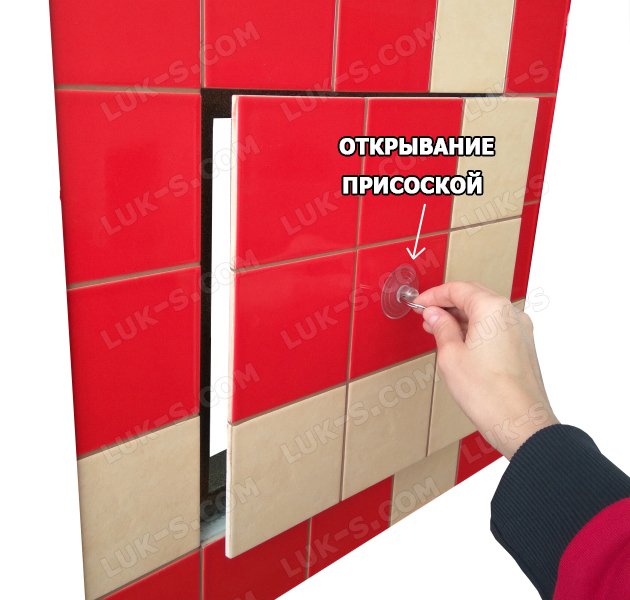

Скрытые люки под плитку открываются присосками (входят в комплект), которые нужно приклеить к плитке на дверце люка и слегка потянуть на себя.

Дверца люка освобождается из защелок, которые удерживали ее в закрытом состоянии и выдвигается фронтально из общего массива плитки примерно на 12 см.

При фронтальном открывании дверцы люка, разворачиваются  2-х звенные петли, которые позволяют дверце свободно распахиваться в сторону, не задевая соседний кафель.

Распашные люки схема монтажа
