Сдвижные люки

СДВИЖНЫЕ ЛЮКИ ПОД ПЛИТКУ У КОТОРЫХ ДВЕРЦА МОЖЕТ СДВИГАТЬСЯ ВДОЛЬ СТЕНЫ

Сдвижной люк под плитку применяется, когда перед плоскостью дверцы находится преграда, препятствующая полному поворотному открыванию дверцы люка (мебель или сантехника).

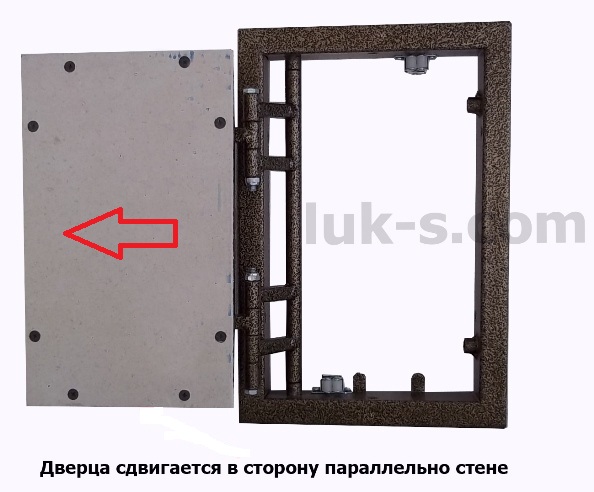

• При открывании сдвижного люка дверца сначала выдвигается фронтально, а затем сдвигается в сторону параллельно стене, обеспечивая доступ к скрытым коммуникациям

• Тройная петля не дает плитке заламываться при открывании

• Люк может открываться как влево так и вправо

сдвижной ревизионный люк



ЦЕНЫ
ОТКРЫВАНИЕ ОТ НАЖАТИЯ
Внешние габариты люка (ШхВ), мм Размер дверцы, мм Вес люка, кг Цена, грн
300x300 250x250 2.5 1637
300x400 250x350 3.2 1712
300x500 250x450 3.9 1788
300x600 250x550 4.6 1866
400х300 350х250 3.2 1712
400х400 350х350 3.6 1767
400х500 350х450 4.3 1892
400х600 350х550 5.0 2048
500x300 450x250 3.9 1788
500х400 450х350 4.3 1892
500х500 450х450 6.5 2090
500х600 450х550 7.7 2155
600x300 550x250 4.6 2048
600х400 550х350 5.0 2048
600х500 550х450 7.7 2155
600х600 550х550 8.8 2211



ОТКРЫВАНИЕ ПРИСОСКАМИ
Внешние габариты люка (ШхВ), мм Размер дверцы, мм Вес люка, кг Цена, грн
300х300 250х250 2.5 1488
300x400 250x350 3.2 1557
300x500 250x450 3.9 1626
300x600 250x550 4.6 1696
400х300 350х250 3.2 1557
400х400 350х350 3.6 1606
400х500 350х450 4.3 1720
400х600 350х550 5.0 1862
500x300 450x250 3.9 1626
500х400 450х350 4.3 1720
500х500 450х450 6.5 1900
500х600 450х550 7.7 1959
600x300 550x250 4.6 1862
600х400 550х350 5.0 1862
600х500 550х450 7.7 1959
600х600 550х550 8.8 2010

КОНСТРУКЦИЯ СДВИЖНОГО ЛЮКА ПОД ПЛИТКУ

Сдвижные люки под плитку состоят из внешней рамы, к которой при помощи трехзвенной петли крепится рамка дверцы, облицованная гипсоволокнистой плитой толщиной 10 мм. Армированная структура ГВПЛ обладает прочностью и обеспечивает высокую адгезию клеевых составов при облицовочных работах.

Способ открывания дверцы на выбор

От нажатия (нажимные механизмы Хафель) для мозаики и шершавой плитки или присоски для гладкой плитки.

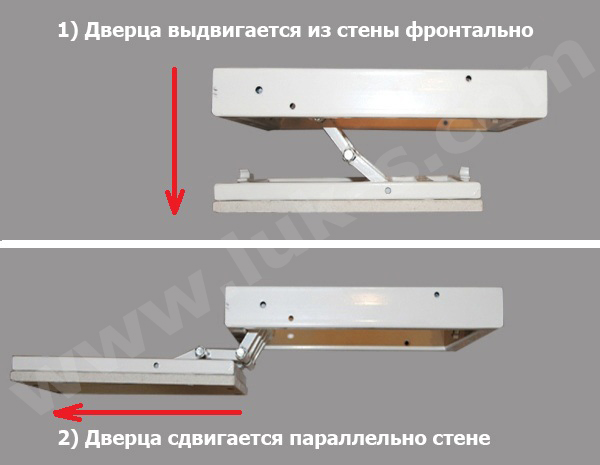

Тип открываня дверцы Фронтально-сдвижной. Дверца выдвигаетя фронтально, а потом сдвигается параллельно стене.
Конструкция петли

Тройная петля, которая не дает плитке заламываться при открывании.

Покрытие люка Качественная порошковая эмаль.
Глубина люка 50 мм (40 мм глубина по внешней раме + 10 мм Гипсоволокно на дверце). У нажимных люков в местах крепления нажимных механизмов глубина люка увеличивается на 1 см за счет выпирания фурнитуры.

Внешняя рама люка изготовлена из стальной трубы прямоугольного поперечного сечения размером 20х40 мм, рамка дверцы изготовлена из стальной трубы квадратного поперечного сечения размером 15х15 мм. Каркасы рам сварены при помощи аргонно-дуговой сварки, обеспечивающей надежность соединения и аккуратность сварного шва. Каждая рама имеет вертикальную ось, к которым крепятся трехзвенные петли. Все металлические части конструкции имеют порошковое покрытие, обеспечивающее высокую степень антикоррозионной защиты. Внешняя рама люка невидимки имеет технологические отверстия для фиксирования рамы люка в подготовленном проеме. Крепление рамы к ревизионному проему производится в зависимости от материала основания – саморезами по металлу или дюбелями быстрого монтажа.

Рамка дверцы люка со сдвижной дверцей фиксируется во внешней раме при помощи двух роликово-клиновых защелок (для гладкой плитки) или двух роликово-нажимных замков (для рельефной поверхности облицовки). На внешней раме расположены четыре жестких упора для дверцы. Механизмы замков прочны и долговечны и обеспечивают комфортную эксплуатацию люка – легкое открывание и надежную фиксацию дверцы при закрывании.

Для доступа к небольшим ревизионным проемам в труднодоступных местах также можно использовать сантехнические люки откидные.

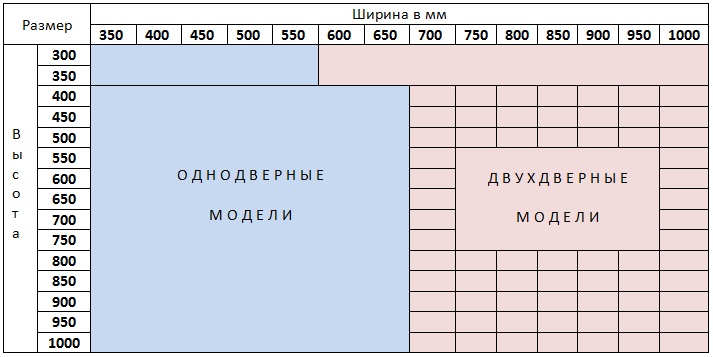

ИНФОРМАЦИОННАЯ ТАБЛИЦА С МИНИМАЛЬНЫМИ И МАКСИМАЛЬНЫМИ РАЗМЕРАМИ

сдвижной люк под плитку
